通风气楼

产品概述：

介绍：

一、 天窗工作原理

利用热压或风压的作用，使室内外气流运动，达到厂房通风换气的目的。

热压作用：厂房室内因人工运动、机器运转等因素影响，造成室内气温比室外高，室内外的空气密度差，形成热空气往上拔，产生拔风效应，新鲜空气从厂房下面进入。

风压作用：当风从厂房顶部吹过，迎风面产生气压区，背风面产生负压区，气压的相互作用，使厂房达到通风换气的目的。

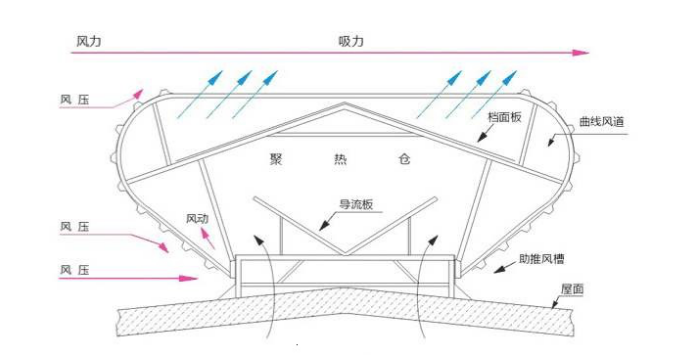

自然通风天窗工作原理示意图

二、 通风天窗特点

1.  通风天窗按位置分为横向和纵向两种形式。横向天窗垂直于屋脊方向布置，代号为H；纵向天窗位于屋脊处纵向布置或与屋脊平行布置，代号为Z。

2.  通风天窗按有无阀板分为启闭式和开敞式两种类型。启闭式有阀板，分为电动型、消防联动型，电动型代号为D,消防联动型代号为X,开敞式无阀板，代号为K。

3. MCW1型通风天窗（并列风道式）——MCW1型通风天窗采用钢板成型及焊接骨架，防雨板采用彩色钢板或玻璃纤维聚酯采光板（FRP）。独特的结构形式使通风天窗的有效通风面积和采光面积显著增大，排气流畅，通风效率提高∶天窗共设三层防雨板，其防飘雨性能大大增强;自重轻，高度低，抗风性能好;支撑骨架采用模具化生产，尺寸精确，安装方便。

4.  MCW2型通风天窗（间隔风道式）——MCW2型通风天窗采用钢板成型骨架，高度低，抗风性能好，支撑骨架采用模具化生产，尺寸精确，安装方便。

5.  MCW3型通风天窗（碗式）——MW3型通风大窗骨架采用型材焊接，大窗采用碗型结构，抗风性能好，排风流畅通风效率高;外护板采用FRP采光板，不易堆积灰尘，自洁性、透光性好，产品性价比高，安装方便。

6.  MCW4型通风天窗（压杆式）——MCW4型通风天窗横向布置，其特点是防雨板及导流板采用压杆固定，避免了直接钻孔是成的漏水隐患，因此有良好的防水性能。

7.  MCW5型通风天窗（暗扣式）——特点是防雨板及导流板采用暗扣式（或隐藏式）固定，即自攻钉被隐藏，因此也避免了在防雨板及导流板上直接钻造成的漏水隐患。

8.  MCW6型通风天窗（整体骨架式）——-MCW6型通风天窗骨架采用热镀锌钢板整体液压成型骨架上压制凹凸花纹，提高机械强度。天窗具有美观性及良好的防腐蚀性能，产品标准化、系列化生产，装配方便快捷。

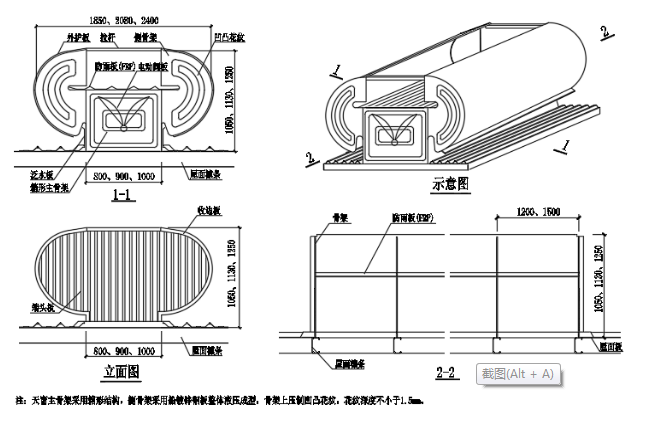

9.  MCW7型通风天窗（箱形骨架式）——MCW7型通风大窗王骨架为箱体结构，侧骨架为热馈锌钢板整体成型，骨架上压制凹凸花纹，箱体结构大大加强了骨架的机械性能。天窗具有良好的美观性、机械强度及防腐蚀性能，产品标准化生产，装配方便快捷，安装精度高。

三、 通风天窗材料选用

   通风天窗设计选型参考国标图集进行设计，由专业的通风天窗生产厂家根据客户要求制作方案和优化设计。通风天窗主要由压型彩钢板、FRP采光板及钢结构骨架等附件组合而成，安装于诸如电力、冶金、化工、机械、电子、造船、轨道交通等各种行业的厂房建筑屋面，发挥其自然通风采光之功用。

1.  通风天窗骨架通常为型材拉弯成型并焊拉而成，由主骨架、次骨架组合而成，方便运输及安装，而后在项目现场进行安装。

2.  主骨架和屋脊通风天窗基座采用焊接或者螺栓连接，与屋面形成一个整体，具有较好的结构安全性能。

3.  通风天窗侧面外护板为彩钢压型板，泛水包边板用彩钢板折弯而成。

4.  通风天窗挡雨板通常选用优质的FRP采光板，兼顾防雨与自然采光作用，推荐用户使用散射型采光板，避免出现光斑，室内采光更加均匀。

5.  可根据需要设置导流板，杜绝空气回流现象，效果更佳。

6.  电动阀板可以根据实际需要选配，阀板控制可以手动、电动、消防联动，形式灵活

7.  通风天窗外护板、防雨板、泛水板等彩钢板厚度不小于0.5mm，防雨板、导流板、阀板等厚度不小于1.5mm。

四、 通风天窗分类

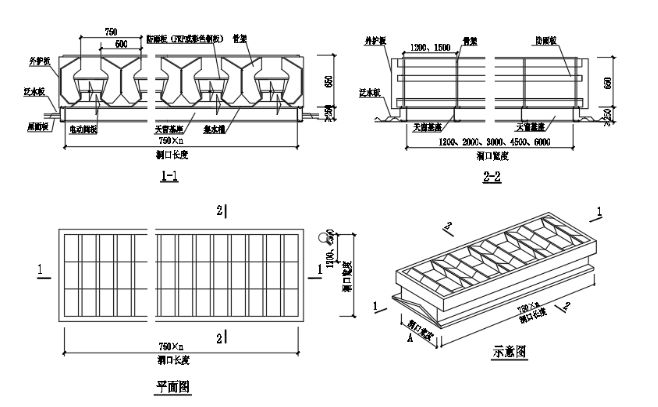

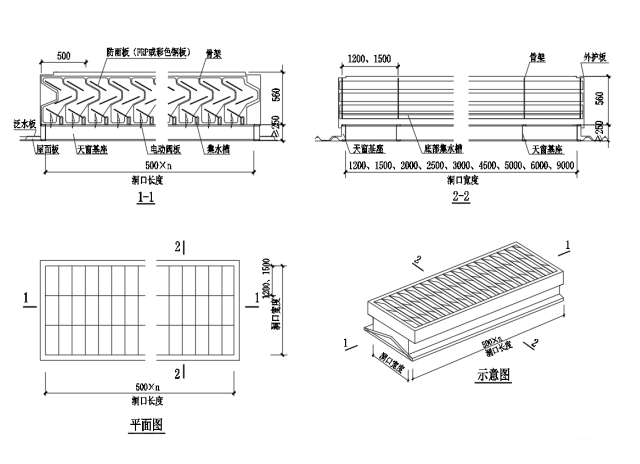

1.  MCW1型通风天窗（并列风道式）

 2.  MCW2型通风天窗（间隔风道式）

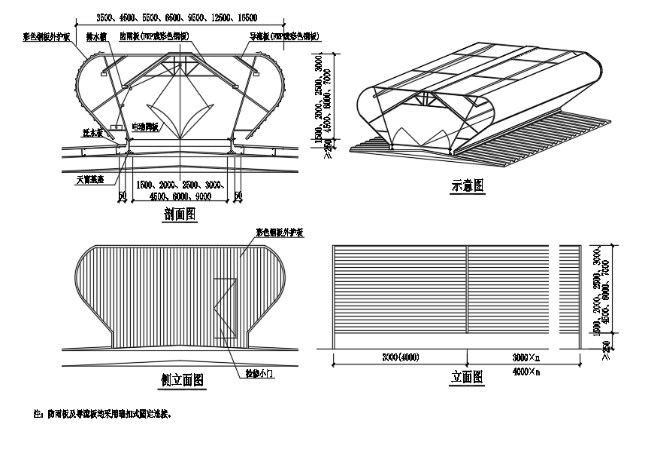

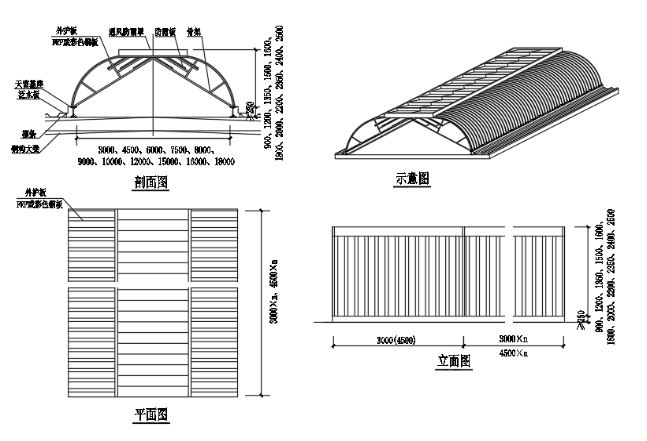

 3.  MCW3型通风天窗（碗式）

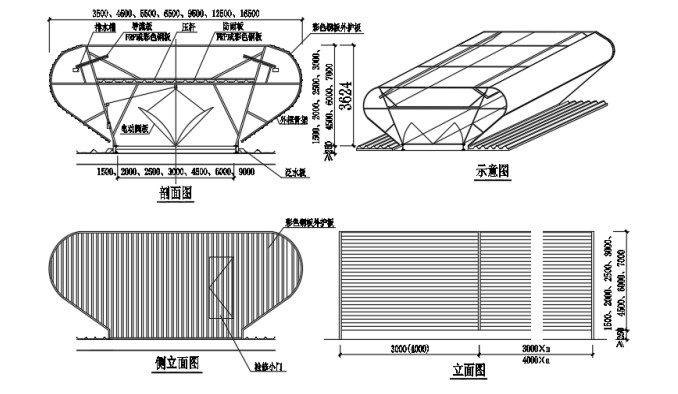

 4.  MCW4型通风天窗（压杆式）

 5.  MCW5型通风天窗（暗扣式）

 6.  MCW6型通风天窗（整体骨架式）

 7.  MCW7型通风天窗（箱形骨架式）

 五、通风天窗选用

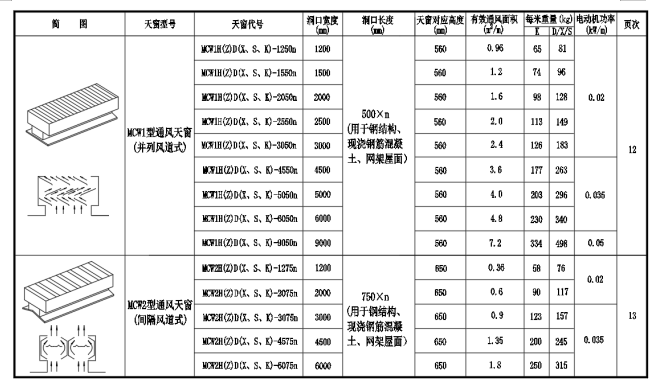

1.  MCW1、MCW2型通风天窗

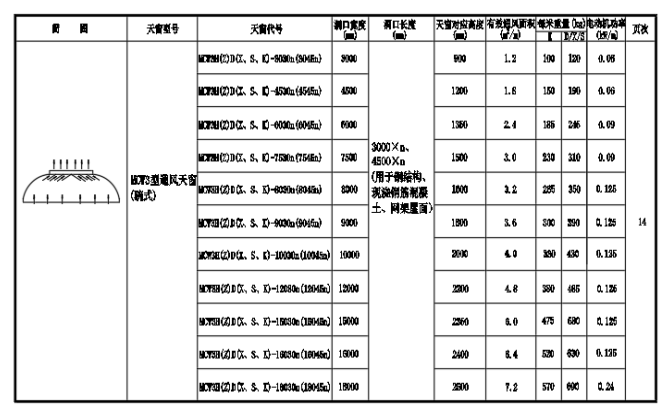

 2.  MCW3型通风天窗

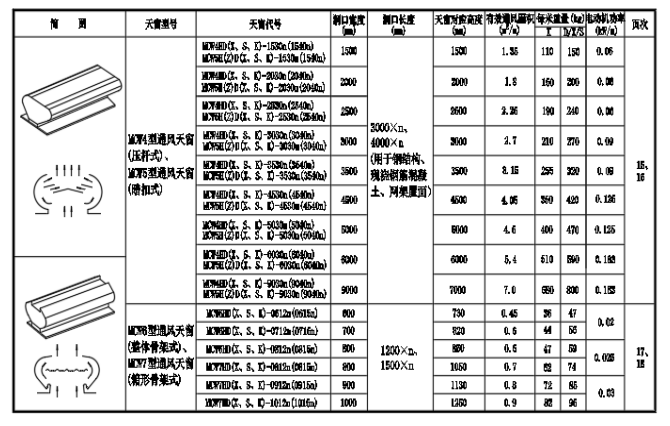

 3.  MCW4、MCW5、MCW6、MCW7型通风天窗

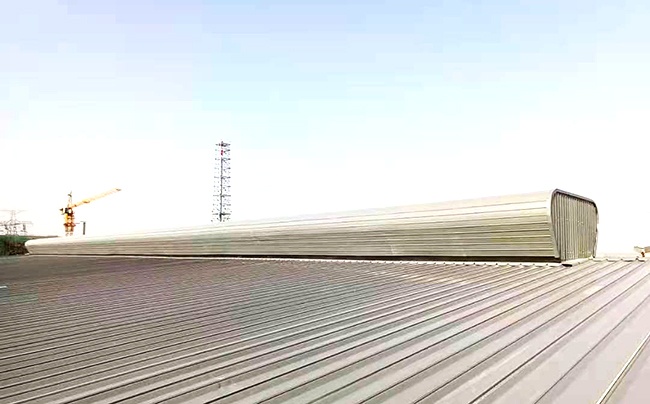

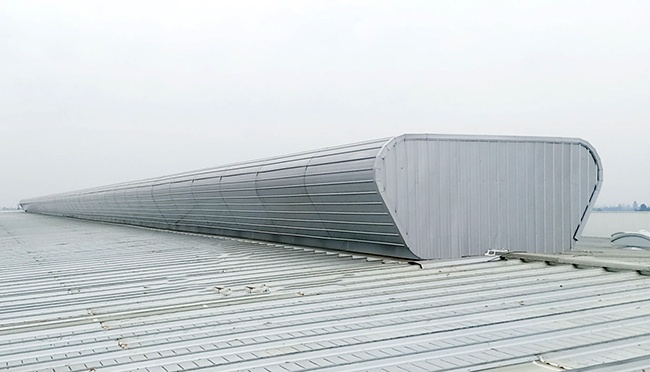

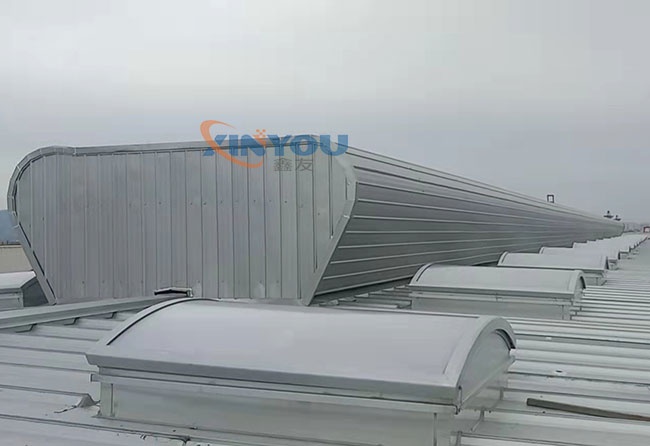

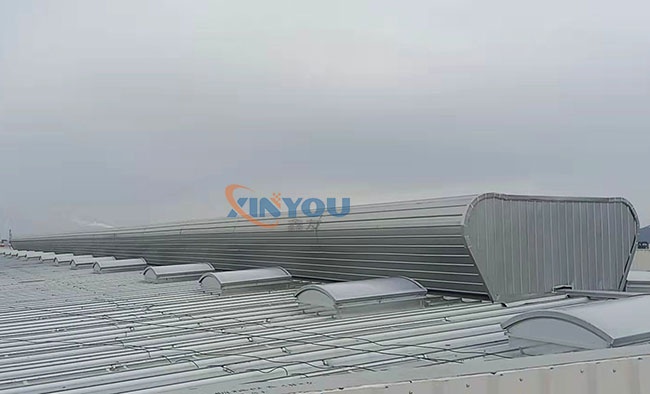

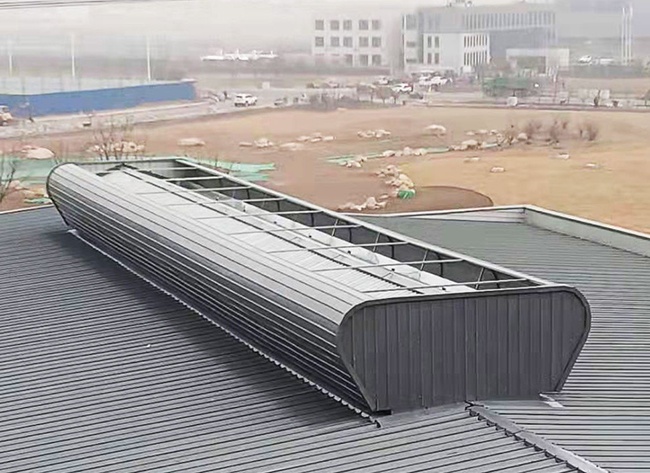

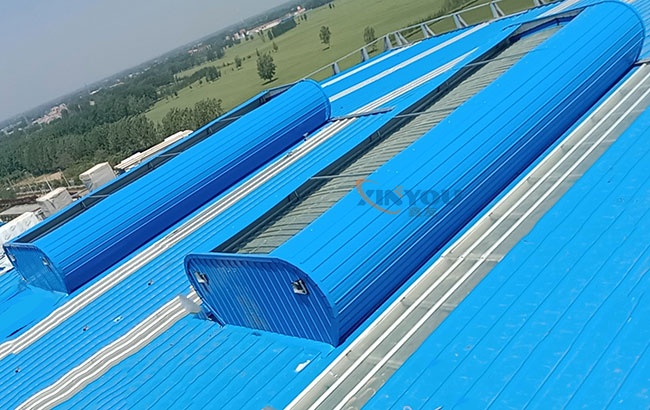

 鑫友科技工程案列
